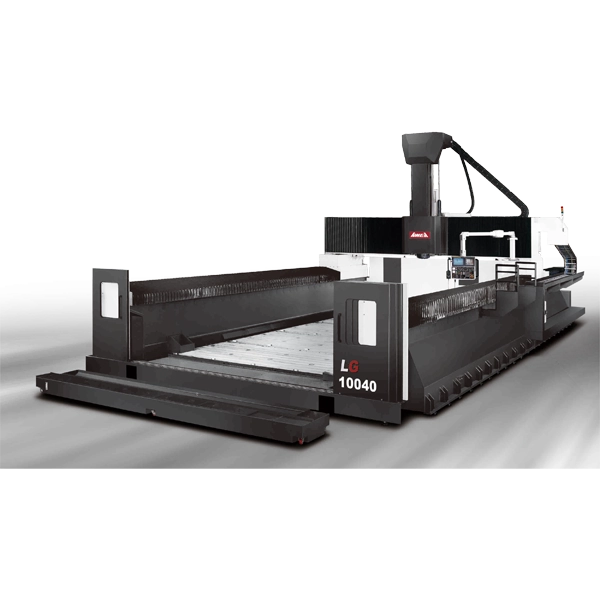

天车式龙门型加工中心

秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 LG 系列天车式龙门型加工中心机，运用天车式结构独具之优势，结合独家专利天车式龙门型加工中心机「横梁下垂调整机构」与大马力、高刚性等特性，提供您超大型工件全方位的加工对策。

并因此广为航太、造船、能源以及工具机产业所采用。 LG 系列另可选配自动交换头库与立卧换刀系统成为五面加工机，更为弹性的加工能力可充分符合您今日与未来的各种加工需求。

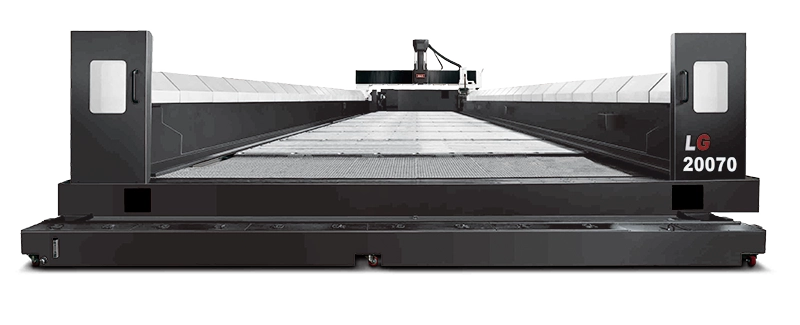

● 结合模组化设计理念与独家专利技术，提供 LG 系列商品化超大型加 工机之能力，并领先台湾业界推出 7.000 mm 横梁之超大型加工中心机「 LG-20070 」

● 重负荷工作台采高刚性双层结构设计，承载重型工件不 易变形。而落地式设计可使得工作台与地基紧密的结 合，有效抑制切削震动，确保加工精度

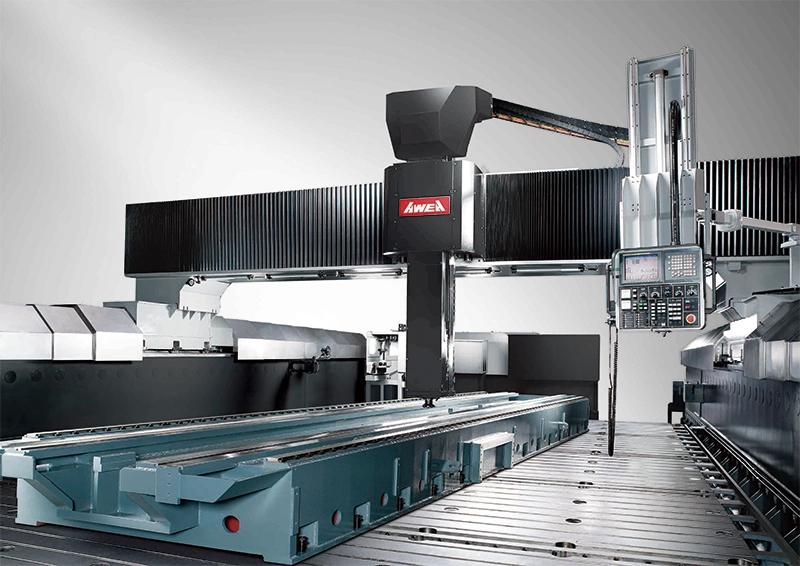

模组化 X 轴

● 工作台、侧柱等结构皆采模组化设计，X 轴 行程可依需求弹性加长，满足各种超大型工 件之加工需求

● X 轴采用亚崴伺服同动控制技术，可确保最 佳之动态精度

横梁下垂调整机构（独家专利）

中心对称式主轴系统设计

强悍的切削能力

● 头部采用内包式设计，高刚性、力流效应佳，减少切削悬伸、震 动问题

● Y 轴采用段差式高精密线性滑轨设计，提升主轴头、鞍座、横梁 之整体结构刚性，缩短刀具接触点与横梁之间距，提升切削能力

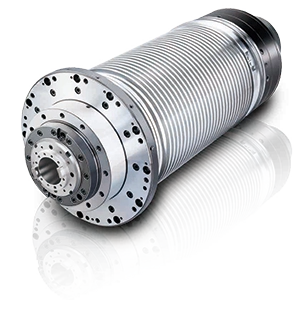

齿轮式高扭力主轴 最大扭矩输出977Nm

● 高低档强力齿轮箱设计

● 浮动式油压松刀机构，松刀时主轴轴承不受任何力量

● 4,000 rpm 高扭力主轴，搭载高马力输出 26 kW 主轴 马达，在 254 rpm 提供 977 Nm 的最大扭矩输出，符 合重切削加工的需求

● 另可选配 5,000 / 6,000 rpm 齿轮式主轴

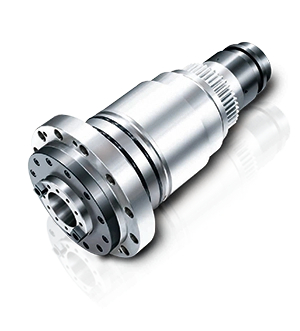

内藏式高速、高扭力主轴 最大扭矩输出600Nm

● 采用 FANUC 内藏式马达，有效降低主轴旋转震动 量，延长主轴寿命，提升长时间加工精度

● 浮动式油压松刀机构，松刀时主轴轴承不受任何力量

● 提供 6.000 rpm 与 8.000 rpm 二种选择，高扭力设 计，在 350 rpm 提供 600 Nm 最大扭矩输出，充分满 足各种不同产业加工需求

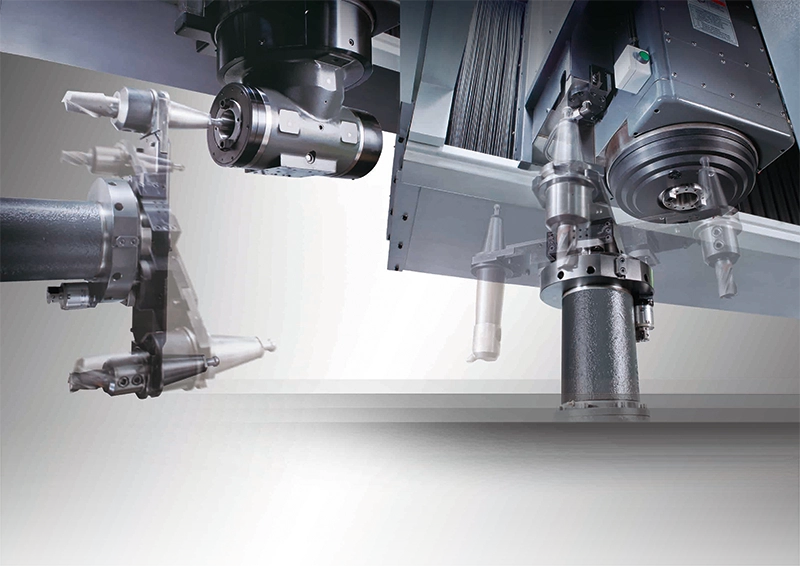

高性能立卧换刀系统

立卧换刀系统，所有换刀动作及换刀点皆有检知器及时序扫描， 确保换刀之稳定性及可靠度

标准捷径选刀功能，缩短换刀时间，提升加工效率

可依实际需求选择 32T 或 60T 刀臂式刀库

技术参数

● X 轴行程 : 4,000 ~ 8,000 mm

● Y 轴行程 : 3,000 ~ 5,000 mm

● Z 轴行程 : 1,000 ~ 1,400 mm

● 双柱间距离 : 3,800 ~ 5,800 mm

● 工作台尺寸 ( X 方向 ) : 4,000 ~ 8,000 mm

● 工作台尺寸 ( Y 方向 ) : 2,800 ~ 4,800 mm

● 工作台最大载重量 : 2,500 kg/m2

● 主轴转速 : 齿轮 4,000 rpm (选配 5,000 ~ 6,000 / 内藏 6,000 ~ 8,000 rpm )

● 主轴马达 ( 连续 / 30 分 ) : 22 / 26 kW ( 选配 30 / 35 kW )

● 刀库容量 : 32 ( 选配 60 ) T
