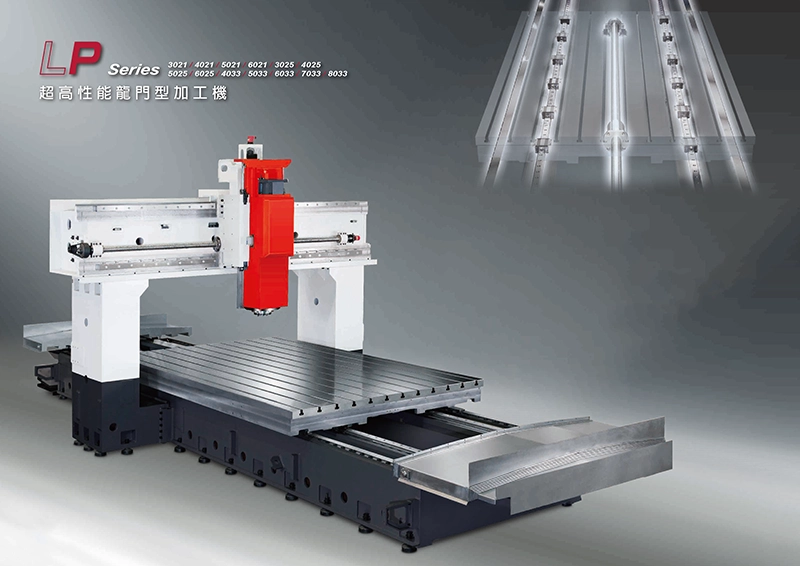

高刚性结构设计

● 面一体式底座探用复合四滑轨设计，底座尺寸依行程长度比例加大，消除工作台悬垂问题，确保最佳支撑刚性

● 大跨距对称式中心驱动设计，X轴滚珠导螺悍在运动轴向中心，提供高精度与重负荷之轴向进给能力，避冤因偏置腿动所产生之移动件游离与导轨耗不均匀等现象发生

● 配置螺悍减震机构，降低长尺寸螺悍悬垂回转之震动，提升加工精度

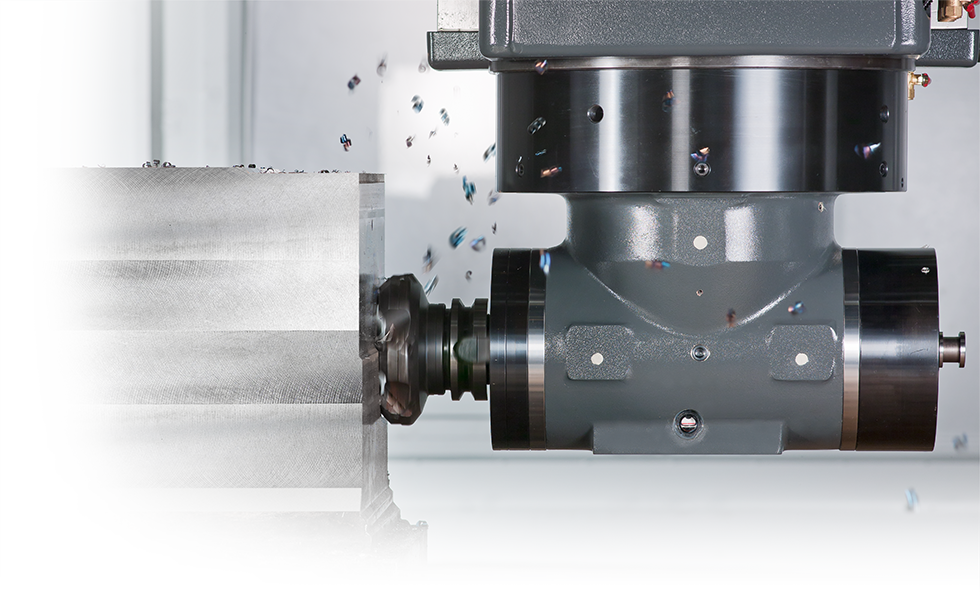

高弹性五面加功能

全自动交换立/卧式头库、刀库

● LP 系列可结合自动化交换头库与立卧换刀系统，提供高效率、多功能之五面加工能力

● 自动化交换头库配置头盖与卧式附加头二组独立储仓，移动采用线性滑轨设计，提供快速附加头交换能力;各储仓均配置独立活动门，仅于换头时开启，防止切屑污染头库，有效延长机构使用年限

● 立卧换刀系统，所有换刀动作及换刀点皆有检知器及时序扫描，确保换刀之稳定性及可靠度

● 标准 32T 换刀系统，另可选用 60T / 90T / 120T 刀库

强悍的切削能力

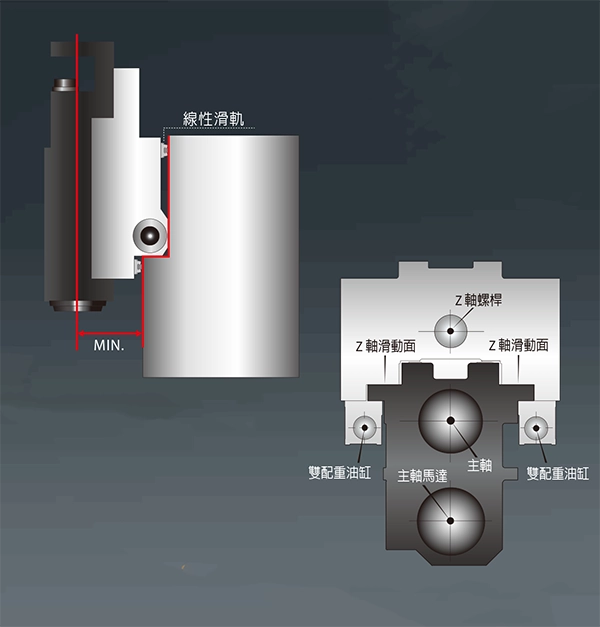

头部采用内包式硬轨设计，高刚性、力流效应佳，减少切削悬伸、震动问题。Y 轴采用段差式滚柱型线性滑轨设计，提升主轴头、鞍座、横梁之整体结构刚性，缩短刀具接触点与横梁之间距，提升切削能力

中心对称式主轴系统设计

将主轴、马达、滚珠螺杆、双配重油压缸与齿轮箱做最佳之空间配置，有效抑制热变位与减低不平衡力矩的产生，确保加工精度与重切削能力

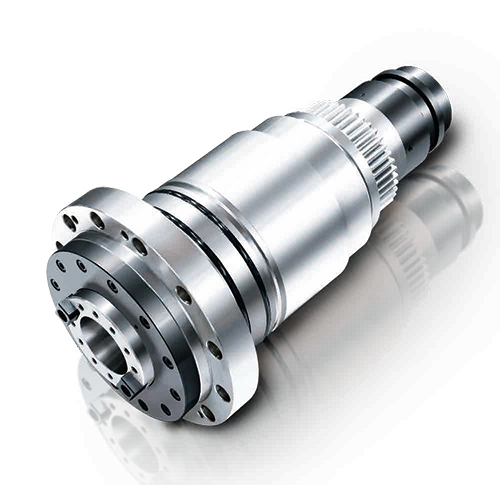

齿轮式高扭力主轴

● 高低档强力齿轮箱设计

● 浮动式油压松刀机构，松刀时主轴轴承不受任何力量

● 4.000 rpm 高扭力主轴，搭载 高马力输出 26 kW 主轴马达， 在 254 rpm 提供 977 Nm 的最大 扭矩输出，符合重切削加工的需求

● 6.000 rpm 高扭力主轴，搭载 高马力输出 26 kW 主轴马达， 在 387 rpm 亦 可提供 642 Nm 的最大扭矩输出

内藏式高速、高扭力主轴

● 圈出来内容放网站 最 佳 化 主 轴 系 统 977 Nm 最大扭矩输出 齿轮式高扭力主轴 采用 FANUC 内藏式马达，有效降低主轴旋转震动量，延长主轴寿命，提升长时间 加工精度

● 浮动式油压松刀机构，松刀时主轴轴承不受任何力量

● 提供 6.000 / 8.000 / 12.000 rpm 三种选择，高扭力设计，在 350 rpm 提供 600 Nm 最大扭矩输出，充分满足各种不同产业加工需求

直结式高速、高功率主轴

● 直结式传动设计，有效隔离主轴马达转动所产生的热量，减少热变位，提升长时 间加工精度

● 浮动式油压松刀机构，松刀时主轴轴承不受任何力量

● 提供 8.000 rpm 与 10.000 rpm 二种选择，在 1.500 rpm 提供 165 Nm 最大扭矩输 出，满足高速加工的需求

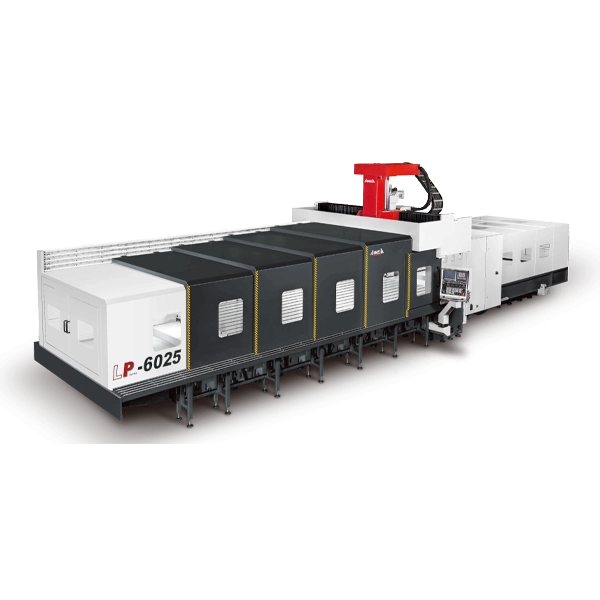

龙门型五面加工机

● X轴行程：3,000~7,000 mm

● Y轴行程：2,800~4,000 mm

● Z轴行程：760mm

● 主轴鼻端至工作台面距离：200~960mm

● 工作台尺寸（X方向）：3,020~7,020 mm

● 工作台尺寸（Y方向）：2,010~3,000 mm

● 主轴内孔规格:BT50

● 主轴转速：6,000 rpm

● 主轴马达（连续/30 分）：22/26 kW

● 刀库容量：32T
