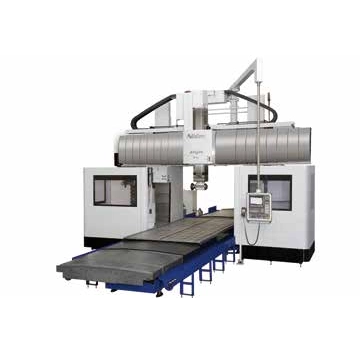

落地对头镗铣床 MAF-S-T系列
● 主轴的高输出.大扭矩化
● 快速进给速度的高速化
● 采用高速ATC
● 采用高速APC
-
0.000.00
-
● 主轴的高输出.大扭矩化
● 快速进给速度的高速化
● 采用高速ATC
● 采用高速APC
追求更高生产力的新锐机型
1.主轴的高输出.大扭矩化
输出22/30kw、扭矩1.719Nm(大扭矩规格2.149N-m)→实现了高效率加工
2.快速进给速度的高速化
X轴:24m/min、Y轴:20m/min、Z轴:10m/min→工件越长越大，加工时间的缩短效果越显著
3.采用高速ATC
ATC待机位置设置于主轴上部,使Toolto Tool的时间实现最短化→ATC次数越多，非切削时间的缩短效果越显著
4.采用高速APC
工作台移动型MAF150S-T采用短边式APC →通过高速的ATC时间，进一步缩短循环时间

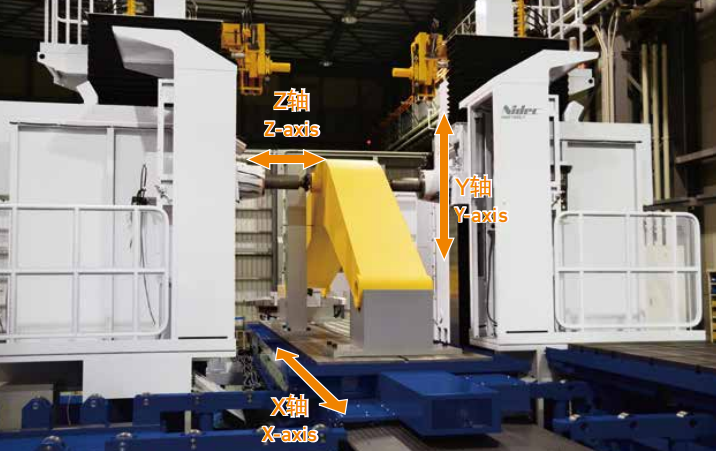

工作台移动式 MAF150S-T
X轴移动量（mm）
7,500至10500
Y轴移动量（mm）
1,500到2500
Z轴移动量（mm）
700
主轴直径（mm）
150（锥度50）

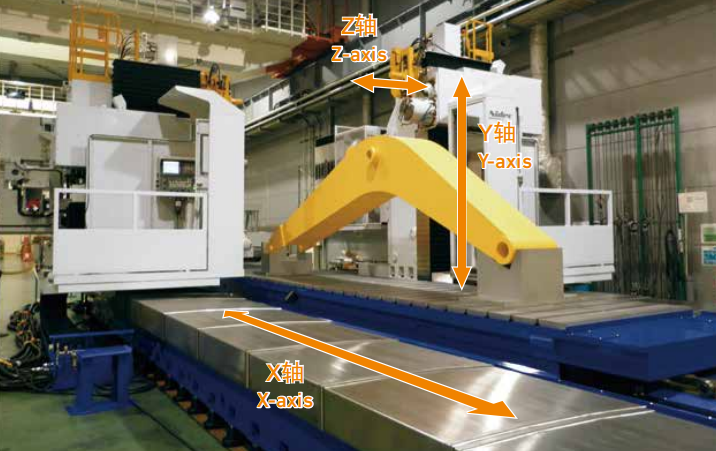

立柱移动式 MAF150S-C
X轴移动量（mm）
6,000（纵向移动）
Y轴移动量（mm）
1,500到2500
Z轴移动量（mm）
700
主轴直径（mm）
150（锥度50）
| Item / Modelitem / Model | Table traveling type 工作台移动式 | Column traveling type 立柱移动式 | |
|---|---|---|---|
| X-axis travel amount (mm) X轴行程量（mm） | 7,500 to 10,500 (table traveling) 7，500至10，500（餐桌旅行） | 6,000— (column traveling) 6，000-（列移动） | |
| Y-axis travel amount (mm) Y轴移动量（mm） | 1,500-2,500 | ||
| Z-axis travel amount (mm) Z轴移动量（mm） | 700 (boring) 700（boring） | ||
| Boring spindle diameter (mm) 主轴直径（mm） | 150 (taper) 150（锥形） | ||
| Spindle motor (kW) 主轴电机（kW） | 22/30 | ||
| Spindle speed（min）-1 主轴转速（min）-1 | 25 to 2,500 (opt. high torque specification) 25至2，500（可选高扭矩规格） | ||
| Spindle torque (Nm) 主轴扭矩（Nm） | 1,719 (opt. high torque specification) 1，719（可选高扭矩规格） | ||
| Rapid traverse rate快进速度 | X-axis (mm/min) X轴（mm/min） | 24,000 | |
| Y-axis (mm/min) Y轴（mm/min） | 20,000 | ||
| Z-axis (mm/min) Z轴（mm/min） | 10,000 | ||
| NC device NC装置 | FANUC 31i (1 NC, 1 control panel + 1 PG) | FANUC 31i(2 NCs, 2 control panels) | |
| [APC] | |||
| Max. loading capacity (ton) 最大载重量（吨） | 12 | 10 | |
| Pallet size 托盘尺寸 | 1,250 × 6,000, 1,250 × 7,000, 1,250 × 8,000, 1,500 × 8,000, 1,500 × 9,000 | ||
| Exchange method 交换法 | Short edge type 短边型 | Cross type 十字型 | |
| APC hours (minutes) | 1 | 3.5 | |
适用行业
航空航天领域，能源领域，交通运输业，石油与天然气行业，机器制造领域，模具行业，通用机械板块等
